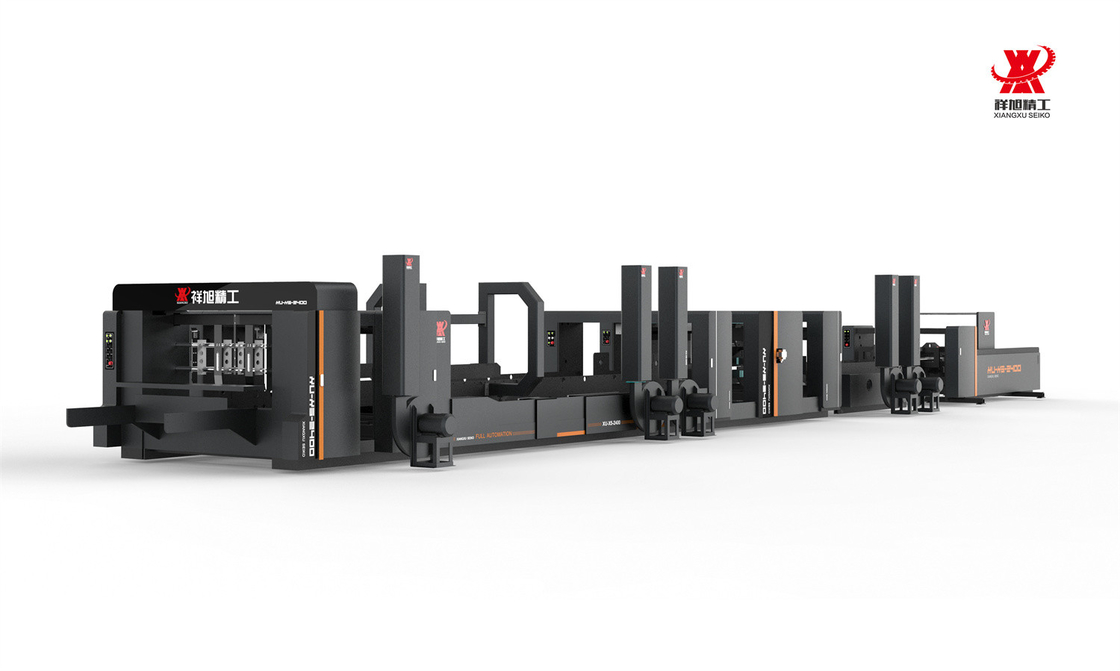

高速自動フォールダーグルーヤーマシン 75kw 自動補正

高速自動粘着器 自動調節器 自動調節

主な機能縫合の最大速度は1200ナイル/分,粘着の速度は180m/minで,生産効率を大幅に向上させる.

機械全体がPLCとタッチスクリーンで制御され,ボタンが操作できます.

自動紙の配送,自動粘着と縫合,自動折りたたみ,自動訂正,自動カウント,自動積み重ね

メインドライブは同期ベルトホイール型を採用し,安定した動作と正確なトランスミッションを保証します.

メインモーターは二重周波数制御を採用し,安定して省電します.

各部品のガイドプレートは,棒モーターによって調整され,正確で簡単に調整されます.

素朴な構造,高速,そして正確な紙の供給.

パスタチューブは,様々なカートンの粘着剤の適用要件を完了するために任意に調整できます.

補正機能で 口の大きさを減らし 破片率を減らす

差速度調整により,シザーの差は完全に除去され,折りたたみはより正確になります.

配送と形付け部門は,自動的に数え,形状,スタック,そしてすべてのスタックを出力します.

カートンタイプと調整され,光電カウンタを採用し,正確にカウントします.

自動マッチストラッピングマシン,便利で迅速で労働と時間を節約できます.

スタート遅延保護機能を持つメインモーター.すべてのユニットが正しくロックされていない場合,メインモーターは動作しません.主な技術パラメータ

モード

XU-X5-2000

XU-X5-2400

スイングネイルヘッドの速度

1000ナイル/分

1000ナイル/分

紙の厚さ

6mm ((3mm+3mm)

6mm ((3mm+3mm)

紙の厚さ最大

16mm ((8mm+8mm)

16mm ((8mm+8mm)

ネイルワイヤのサイズ

1.8*0.8mm ±0.02MM

1.8*0.8mm ±0.02MM

U ネイル内側幅

14mm

14mm

ネイルアングル

45°

45°

単一の爪間隔

60~100mm

60~100mm

爪の距離を2倍にする

12mm

12mm

パワー

61KW

64KW

1ニール長さ

38mm (爪脚12mm)

38mm (爪脚12mm)

最大サイズ C

2000mm

2400mm

ミニサイズ A

200mm

200mm

マックスサイズA

600mm

900mm

ミニサイズ ミニサイズ B

180mm

180mm

マックスサイズB

750mm

750mm

カードボード MIN サイズ ((D*C)

350*880mm

350*880mm

カードボード MAX SIZE ((D*C)

900*2000mm

1200*2400mm

機械の重量

18000kg

20000kg

機械のサイズ (L*W*H)

21420*3720*2211mm

21420*3720*2211mm

モード

XU-X5-2800

スイングネイルヘッドの速度

1000ナイル/分

紙の厚さ

6mm ((3mm+3mm)

紙の厚さ最大

16mm ((8mm+8mm)

ネイルワイヤのサイズ

1.8*0.8mm ±0.02MM

U ネイル内側幅

14mm

ネイルアングル

45°

単一の爪間隔

60~100mm

爪の距離を2倍にする

12mm

パワー

73KW

1ニール長さ

38mm (爪足12mm)

最大サイズ C

2800mm

ミニサイズ A

240mm

マックスサイズA

900mm

ミニサイズ ミニサイズ B

180mm

マックスサイズB

750mm

カードボード MIN サイズ ((D*C)

450*880mm

カードボード MAX SIZE ((D*C)

1400*2800mm

機械の重量

23000kg

機械のサイズ (L*W*H)

21480*4100*2260mm

電気制御機能90%以上の電池は 国際的に有名なブランドです 制御センターは,サーボCNC位置付け技術を使用しますすべての作業ユニットに色タッチスクリーンとボタンを押す操作デバイスメモリパラメータがあります機械を停止すると,既に設定したデータが自動的にリセットされ,製品を生産する際に再設定する必要はありません. 時間とボードを節約します.

1000以上の注文保存メモリ コンピュータ制御,注文日付保存,迅速な注文シャフト

すべてのユニットは,電気を分離して,電気を分離して,次の作業の精度を保証するために,機械を分離するときに,給餌ホイールは停止します.オートフィードユニット日本ニッタ 完全吸管ベルト制御,気圧バフルパッティングデバイス (サイドバフル),パッティング周波数はタッチ画面でコンピュータで設定できます.

一つのボタンですべてのユニットを分離して,自動でゼロデザインに戻る.

摩擦タイプクラッチで軸を伝達する,任意の誤った操作の場合,機械を損傷しないようにする.

主機は起動遅延保護機能で すべてのユニットが正しくロックされていない場合 主機は動作しません.

U 形 テーブルの側 ストリップ 機械ユニット間の間 操作者が怪我をしないようにします

後ろのトップボードスタッカー モーター化された前後運動で,設定時間を節約します.

フロントボード 距離調整 手動同期調整で,便利で迅速な調整.

餌を与え続け 餌を飛ばす

ボード 供給番号 カウンター,セット,生産量を表示します.

カムベアリングのトランスミッションは 滑らかなトランスミッションを保証するために 磨きを減らす.


AUTOプレッシングユニットフード用の独立したサーボモーター駆動付きのリードエッジフィッダー,

完全真空転送フィッダー プレッシング 板に損傷はない

圧力調節装置は,各ガイドプレートにインストールされ,圧力は,紙箱の厚さに応じて調整することができます自動折りたたみユニットカートンの異なるサイズに応じて,折りたたみの部分の前には,一つ以上の粘着装置があります.粘着装置は,コーティングされたゴムホイール,上圧ホイール,ゴムボックスで構成されています.A,B について, 2つのブロックは,便利で迅速なデバッグで,独立した減速モータードライブを持っています

ボードは主に3つの60mm広いベースバンドと2つの60mm広い2つの折りたたみ誘拐カテーテルを通過し,折りたたみプロセスの第2行および第4行180の左側と右側を達成します.

ガイドホイールの様々な角度があります 異なる紙と紙の厚さに応じて,異なる位置と角度のガイドホイールを調整しますカードボードの折りたたみをよりスムーズにします

独立減速 シーバーモーター駆動 操作が簡単 底部ベルトには多くのサポートベアリングがあり,ブートベルトのスムーズな動作をサポートする

箱のタイプのニーズに応じて独立したトランスミッションは,箱の速度を調整し,より完璧に形成することができます.

折りたたみの箱は折りたたみの部分から修正部まで調整されます調整部品の上部と下部ベルトは,カートンの必要に応じて,上部と下部ベルトの速度を調整することができますカートンの高さを最小限に抑えるため

修正部門は,A/B2ブロックガイドから構成され,各プレートは,修正ホイールで装備されています カートンの必要に応じて,カートンの密封のサイズを変更する

ポジティブな部分にサーボ修正システムがインストールされ,カートンはカートンの修正車輪の後,再び修正され,カートンはより完璧な効果を達成することができます.押す&スナップするユニット(修正文)クロームバーをスライドする,調整板は,より強力で,より均一な修正がカートン,正確性を確保するための紙箱の密封. 独立 80mm 幅, 6mm 台湾輸入ベルト 柔らかい厚さ中等,粉砕されていない製品; カウントパーツは,バランスのとれた前後に移動することができます; 圧力,オーダー伝達,完璧な品質を確保;

修正セクションは,二番目の調整紙の形,

カートンの質を向上させ,魚尾を2mm-0mm以内に減らす縫合ユニットイタリア オリジナル ネイルヘッド 高速1000ネイル/分以上

ナイルの箱の部門に2つの60幅の平面ベルトで,

紙の厚さに合わせて 2つのベルトを 自動的に調整できます

修正ブロックは,指輪箱と修正部品の交差点に設置され,修正部品と修正部品のサーボ修正システムと組み合わせて使用されます.

スウィングタイプダブルスクリューネイルヘッドネイルボックスの特許設計で装備され,クラッチと電気眼駆動のブレーキ,ネイル/レート1000分以上, high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.カーボードを回転するユニットカートンを自動的に転がして 爪が真ん中にではなく 横に位置することを確認します

2mm~0mm以内で,カートンの表面の損傷を減らす

順序よく安定した積み重ねを保証します計数と積み重ねのユニット自動カウント,光電気+赤外線点制御

自動カウント,自動スタッキング,より速く,より正確な技術,より効率的な

数える速度は,爪箱の回転速度に応じて自動的に調整されます. 手動操作モードと調整速度も選択できます.
